المؤقت Timer
التعريف بالمؤقت
هو عبارة عن أداة يمكن بواستطها التحكم فى أزمنة التشغيل والفصل للمحركات الكهربية
ولها أنواع عديدة تنقسم من حيث التركيب أو الوظيفة
أولاً من حيث التركيب :-
سنتعرف على ثلاث أنواع شهيرة

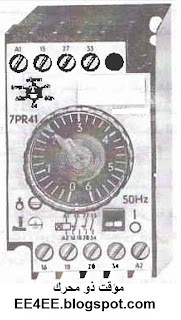

1- مؤقت ذو محرك :-
حيث يتكون فى تركيبه الداخلى من محرك يدير مجموعة من التروس ، هذه التروس تتكون من تروس فرعية وترس رئيسى
الترس الرئيسى به جزء بارز يقوم بتغيير تدريج البكرة المسئولة عن ضبط التوقيت
وبالتالى فإن هذا الجزء البارز يكون قريب أو بعيد عن نقطة التلامس حسب الضبط والمؤقت هنا يعمل بتلامس الجزء البارز مع نقطة التلامس
يعيب هذا النوع هو أننا لابد أن نجد له طريقة لكى نخرجه من الدائرة بعد إنتهاء عمله حتى لايحدث لملفاته تلف بمرور الوقت


2- مؤقت إلكترونى :-
هذا النوع يتكون من Electronic Board به مقاومة متغيرة مع ريلاى صغير بلإضافة لبعض المكونات الإلكترونية الأخرى
هذه المقاومة يتم بواستطها ضبط التوقيت المطلوب
فى هذا النوع تم تفادى مشكلة إخراجه من الدائرة حيث أنه لايتلف بمرور الوقت إذا ظل بالدائرة مع إنتهاء عمله
إلا أنه قد يزيد قليلاً فى السخونة نتيجة مرور التيار فى المقاومة

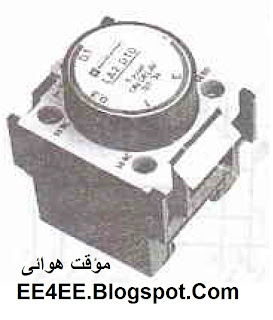

3- مؤقت هوائى :-
هذا النوع يمتاز بأنه لايحتوى بداخله على محرك أو بوبينة أو أى مكونات إلكترونية مما يميزه بأنه لايحتاج إلى مصدر للتغذية الكهربية حتى يبدأ عمله حيث يتكون من إنتفاخ حلزونى من الكاوتشوك به فتحة تسمى بلف ، هذه الفتحة أو البلف بالتحكم فى شكلها (صغيرة أو كبيرة) نتحكم فى مقدار الوقت للمؤقت لأنه من خلال هذه الفتحة يتم ملأ الإنتفاخ بالهواء من خلالها
وعندما يمتلأ هذا الإنتفاخ بالهواء بشكل كامل تتغير أوضاع نقط التلامس


ثانياً : من حيث الوظيفة ينقسم المؤقت إلى الآتى :-

1 – ON Delay Timer
هذا النوع نظرية عمله أنه عند مرور تيار كهربى بملفه فإنه يعد الوقت المضبوط عليه وعند إنتهاء ذلك الوقت يعمل فيغير جميع أوضاع نقاطه به ونلاحظ فى هذا النوع أنه فى بعض التركيبات لابد من إخراجه من الدائرة بعد إنتهائه من عمله
2 – OFF Delay Timer
هذا النوع نظرية عمله أنه عند مرور تيار كهربى بملفه فإنه يغير أوضاع نقاطه مباشراً مع بدء عد الوقت المضبوط عليه
وعند إنتهاء ذلك الوقت تعود النقط كما كانت عليه ونلاحظ فى ذلك النوع مهما كان تركيبه لايهم إخراجه من الدائرة بعد إنتهاء عملهسنستخدم هذين النوعين كثيراً فى الدروس العملية وهذه هى رموزهم فى الرسومات

3 – Flasher Timer
هذه التيمرات أو المؤقتات تمتاز بتنوع وظائفها وإحتوائها على أكثر من تدريج للوقت حيث أنه مثلاً بمرور التيار الكهربى به يعمل كـ pulse فيعمل كمدة ويفصل لمدة ثم يعمل مرة أخرى وهكذا حتى تفصل الكهرباء عنه
4 – Mercury Timer
أى المؤقت الزئبقى فكرته أنه به أنبوبة زجاجية على كلا جانبيها طرفى الكونتاكت وبها كمية من الزئبق وهذه الأنبوبة مثبتة مع القلب المتحرك للبوبينة فعند توصيلها بالتيار تجذب القلب إلى أعلى فتصبح الأنبوبة التى بها الزئبق فى وضع مستقيم فيصل الزئبق بين طرفى الكونتاكت وفى نفس الوقت يمتلئ الخزان بالهواء عن طريق بلف يدخل الهواء ولا يخرجه يسمى بلف لارجعى فإذا أردنا عودة القلب إلى أسفل مرة أخرى فلابد من الهواء من منفذ أخر وهذا المنفذ عبارة عن بلف أخر نتحكم نحن فى فتحته وبالتالى نتحكم فى الوقت
يستخدم فى التحكم فى إضاءة السلم لمدة زمنية معينة

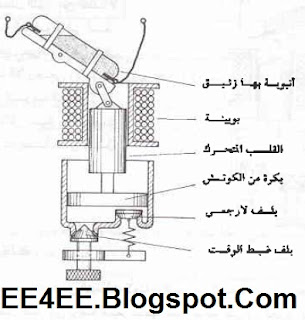

حاول تخيل ما يحدث من خلال الشكل التالى

وهناك أنواع عديدة أخرى …………..
